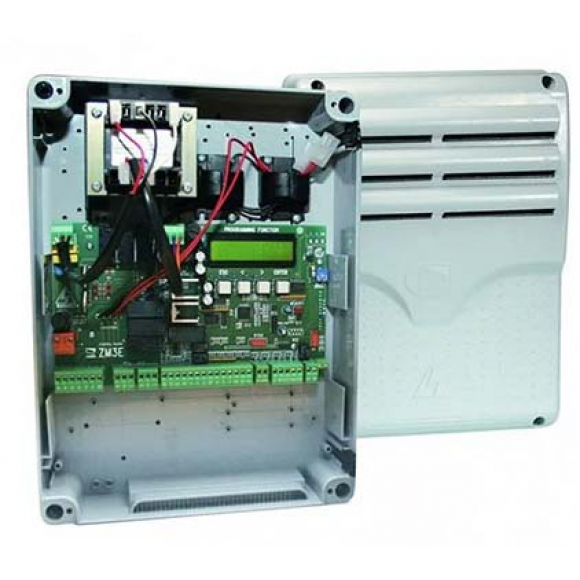

Блок управления CAME 002ZM3E (ZM3E) — многофункциональный итальянский контроллер топ-уровня для двустворчатых распашных ворот с приводами 230 В. Поддерживает широкий круг серий: ATI, AXO, FAST, FERNI, FROG, KRONO, а также промышленные приводы F4000 и C-BX. Ключевое отличие от базового ZF1N и среднего ZL180 — поддержка приводов с энкодером (AXO, FROG, FERNI 40230), встроенный ЖК-дисплей с графическим меню для программирования, память на 250 пользователей с динамическим кодом rolling code и полная совместимость с платформой CAME Connect для управления воротами со смартфона. Максимальная суммарная мощность на два привода — 750 Вт.
Технические характеристики CAME 002ZM3E
| Характеристика | Значение |
|---|---|
| Артикул | 002ZM3E |
| Напряжение питания блока | 230 В / 50–60 Гц |
| Напряжение приводов | 230 В переменного тока |
| Макс. суммарная мощность приводов | 750 Вт (на 2 привода) |
| Количество управляемых приводов | 2 (двустворчатые ворота) |
| Напряжение питания аксессуаров | 24 В постоянного тока |
| Макс. мощность аксессуаров | 35 Вт |
| Защита входных цепей | Быстрые плавкие предохранители |
| Класс защиты корпуса | IP54 |
| Материал корпуса | ABS-пластик, встроенные кнопки управления |
| Диапазон рабочих температур | -20°C … +55°C |
| Интерфейс программирования | ЖК-дисплей с графическим меню + встроенные кнопки |
| Встроенный радиодекодер | Есть (Rolling Code, до 250 пользователей) |
| Слот для внешней радиоплаты | Есть (серия AF) |
| Второй радиоканал (CH2) | Есть |
| Поддержка энкодера | Есть (приводы AXO, FROG, FERNI с энкодером) |
| Совместимые серии приводов | ATI, AXO, FAST, FERNI (230 В), FROG, KRONO, F4000, C-BX |
| Поддержка промышленных приводов | Есть (F4000, C-BX — версия ZM3EC) |
| Режимы работы | Автоматический, пошаговый, только открыть, присутствие оператора |
| Таймер автозакрывания | Есть (регулируемый через меню дисплея) |
| Задержка второй створки | Есть (регулируемая) |
| Замедление перед крайними положениями | Есть |
| Обнаружение препятствий | Амперометрическое + энкодерное (при наличии энкодера) |
| Режим частичного открывания (калитка) | Есть |
| Самодиагностика фотоэлементов | Перед каждым манёвром |
| Выход для электрозамка | Есть (12 В / 15 Вт) |
| Совместимость с CAME Connect | Полная (через шлюз или модуль CAME Connect) |
| Плата аварийного питания | Возможна установка (опционально) |
| Беспроводные фотоэлементы | Совместимость с RIO 2.0 |
| Нормы безопасности | EN 12453, EN 12445 |
| Страна производства | Италия |
| Гарантия | 3 года |
| Характеристики приведены по официальным данным CAME S.p.A. Для управления промышленными приводами F4000/C-BX используется версия ZM3EC. | |
Ключевые функции и компоненты блока ZM3E
ЖК-дисплей с графическим программным меню
Встроенный графический ЖК-дисплей отображает текстовое меню с параметрами на русском языке (в актуальных прошивках). Все функции — таймеры, режимы, чувствительность, управление пользователями — настраиваются через меню без дополнительного ноутбука или программатора. Это принципиальное преимущество перед ZF1N (потенциометры без индикации) и ZL180 (DIP-переключатели).
Встроенный радиодекодер Rolling Code — 250 пользователей
В ZM3E встроен полноценный радиодекодер с динамическим кодом rolling code — память на 250 индивидуальных пользователей с возможностью выборочного удаления. Каждый пульт прописывается отдельно, злоумышленник не сможет скопировать чужой код. В ZF1N и ZL180 максимум — 50 пользователей с внешней платой AF; у ZM3E декодер встроен.
Поддержка энкодера AXO и FROG
Единственный из линейки блок для 230 В, управляющий приводами с встроенным энкодером — AXO 3/4/7 и FROG. Энкодер даёт блоку точное позиционное управление: плавный старт и торможение, «дожим» (прижатие к упору для надёжного закрытия), «молоток» (импульс для электрозамка). При наличии механических упоров концевые выключатели на приводе не нужны совсем.
CAME Connect — управление со смартфона
ZM3E совместим с платформой CAME Connect. После подключения фирменного шлюза ворота открываются из мобильного приложения (iOS и Android) из любой точки мира. В приложении: журнал событий, несколько пользователей, временной доступ. Ни ZF1N, ни ZL180 не поддерживают CAME Connect нативно.
Аварийное питание от аккумуляторов
Опциональная плата резервного питания (приобретается отдельно) позволяет воротам работать при кратковременном отключении электроэнергии. Актуально для КПП, жилых комплексов и объектов с нестабильным электроснабжением — ворота продолжат открываться и закрываться без генератора.
Поддержка промышленных приводов F4000 и C-BX
Версия ZM3EC управляет промышленными приводами F4000 и C-BX для тяжёлых промышленных и противопожарных ворот. Базовая версия ZM3E предназначена для бытовых и полукоммерческих распашных ворот. Это делает платформу ZM3E универсальной: один тип блока закрывает задачи от частного дома до промышленного объекта.
Сравнение ZM3E с аналогами: ZF1N, ZL180, ZL19N
| Параметр | ZM3E (002ZM3E) | ZF1N (002ZF1N) | ZL180 (002ZL180) | ZL19N (002ZL19N) |
|---|---|---|---|---|
| Напряжение приводов | 230 В | 230 В | 24 В пост. | 230 В |
| Макс. мощность | 750 Вт (2 привода) | 320 Вт (2 привода) | 300 Вт (2 привода) | 700 Вт (2 привода) |
| Совместимые серии | ATI, AXO, FAST, FERNI, FROG, KRONO, F4000, C-BX | ATI, KRONO, FAST, FERNI 230 В | ATI 3024N, 5024N, F7024N | FERNI, EMEGA, FROG, ATI, FAST |
| Поддержка энкодера | Есть (AXO, FROG, FERNI) | Нет | Нет | Есть |
| Дисплей | ЖК-графический | Нет | Нет (светодиоды) | ЖК-графический |
| Памяти пользователей | 250 (Rolling Code) | 50 (внешняя плата AF) | 50 (внешняя плата AF) | 250 (Rolling Code) |
| Встроенный радиодекодер | Есть | Нет (слот AF) | Нет (слот AF) | Есть |
| CAME Connect | Полная совместимость | Нет | Нет | Есть |
| Замедление | Есть | Нет | Есть | Есть |
| Режим калитки | Есть | Нет | Есть | Есть |
| Аварийное питание (опция) | Есть | Нет | Нет | Есть |
| Беспроводные фотоэлементы RIO | RIO 2.0 | Нет | DXR | RIO 2.0 |
| Промышленные приводы | Есть (ZM3EC: F4000, C-BX) | Нет | Нет | Нет |
| Ценовой уровень | Средний+ | Базовый | Средний | Средний+ |
| ZM3E — оптимальный выбор при приводах AXO или FROG, при необходимости CAME Connect, при парке более 50 пользователей или при мощности привода свыше 320 Вт. | ||||
Когда выбирать CAME 002ZM3E — конкретные ситуации
- У вас приводы CAME AXO или FROG с встроенным энкодером — ZM3E единственный из серии ZF1N/ZL180/ZM3E поддерживает энкодерное управление, обеспечивая точное позиционирование, «дожим» и функцию «молоток» без концевых выключателей.
- Нужно управление воротами со смартфона через CAME Connect — ZM3E совместим с экосистемой CAME Connect «из коробки»; ZF1N и ZL180 такой функции не имеют.
- Объект с большим числом пользователей — от 51 до 250 (жилой комплекс, КПП, офисный въезд) — встроенная память на 250 пользователей с rolling code и выборочным удалением покрывает любой масштаб доступа.
- Мощность приводов превышает 320 Вт (суммарно на два привода) — ZM3E рассчитан на 750 Вт, тогда как ZF1N ограничен 320 Вт.
- Требуется аварийное питание на случай отключения электроэнергии — ZM3E поддерживает опциональную плату с аккумулятором, ZF1N и ZL180 — нет.
- Объект требует беспроводных фотоэлементов RIO 2.0 — ZM3E поддерживает систему беспроводной безопасности RIO 2.0 без дополнительных адаптеров.
- Не нужен ZM3E, если: приводы 24 В (нужен ZL180), простая частная установка с ATI 3000 / KRONO без CAME Connect и без энкодера (достаточно ZF1N), бюджет ограничен и расширенные функции избыточны.
Преимущества CAME 002ZM3E
- Поддержка энкодера — точное позиционирование без концевых выключателей — единственный 230-вольтовый блок CAME с поддержкой AXO, FROG и FERNI с энкодером; функции «дожим» и «молоток» через энкодерную обратную связь.
- ЖК-дисплей с графическим меню — все настройки через понятный интерфейс, а не потенциометры вслепую; исключает ошибки конфигурации при первичном запуске и сервисе.
- 250 пользователей Rolling Code — встроено — не нужна внешняя плата AF, память в 5 раз больше, чем у ZF1N и ZL180; каждый пульт удаляется точечно без сброса всей памяти.
- CAME Connect — смартфон вместо пульта — полная нативная совместимость с экосистемой; ZF1N и ZL180 не поддерживают платформу без замены блока.
- 750 Вт на два привода — в 2,3 раза больше, чем у ZF1N; покрывает тяжёлые коммерческие ворота с приводами FERNI 40230 или FROG.
- Аварийное питание от аккумулятора (опция) — критично для КПП и жилых комплексов, где ворота должны работать при отключении электричества.
- Поддержка беспроводной безопасности RIO 2.0 — исключает прокладку кабелей к фотоэлементам при сложном монтаже.
- Широкий список совместимых серий — ATI, AXO, FAST, FERNI, FROG, KRONO плюс промышленные F4000/C-BX (версия ZM3EC): один тип блока от частного дома до промышленного объекта.
- IP54, Италия, гарантия 3 года — защита для уличного монтажа, европейское качество компонентов и официальная сервисная сеть CAME по всей России.
