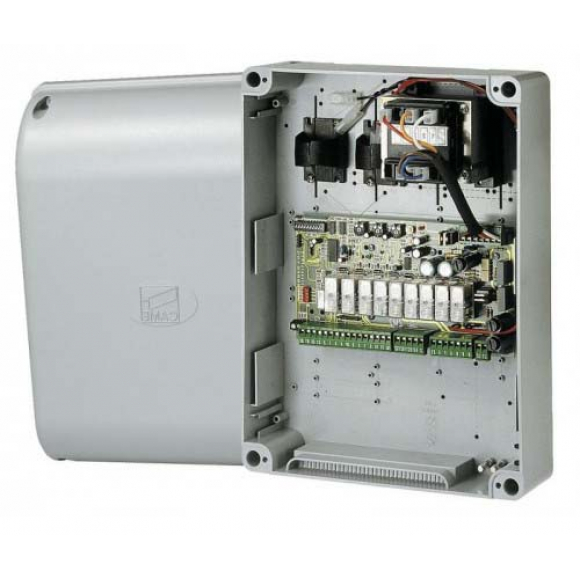

Блок управления CAME 002ZL19N (ZL19N) — многофункциональный итальянский контроллер для двустворчатых распашных ворот с мощными низковольтными приводами 24 В постоянного тока. Предназначен для штатной работы с приводами серий FERNI (F1024), FROG-A24, EMEGA 24 В, а также ATI и FAST в 24-вольтовом исполнении. Питание самого блока — стандартное 230 В / 50–60 Гц, встроенный трансформатор обеспечивает постоянный ток 24 В для двигателей. Максимальная суммарная мощность на два привода — 730 Вт, что делает ZL19N мощнейшим из 24-вольтовых блоков CAME для распашных ворот — против 300 Вт у ZL180. Ключевые преимущества перед ZL180: раздельная регулировка чувствительности токовой защиты в нормальном режиме и в режиме замедления (SENSNEL), поддержка аварийного питания от аккумулятора и второй радиоканал CH2.
Технические характеристики CAME 002ZL19N
| Характеристика | Значение |
|---|---|
| Артикул | 002ZL19N |
| Напряжение питания блока | 230 В / 50–60 Гц |
| Напряжение питания приводов | 24 В постоянного тока |
| Макс. суммарная мощность приводов | 730 Вт (на 2 привода) |
| Потребление в режиме ожидания | 200 мА |
| Макс. мощность аксессуаров 24 В | 40 Вт |
| Защита входных цепей | Предохранитель 3,15 А (вход L1–L2) + предохранитель 315 мА (аксессуары 24 В) |
| Количество управляемых приводов | 2 (двустворчатые ворота) |
| Класс защиты корпуса | IP54 |
| Материал корпуса | ABS-пластик с вентиляционными отверстиями |
| Диапазон рабочих температур | -20°C … +55°C |
| Монтаж | На любой поверхности, монтажная пластина в комплекте |
| Совместимые серии приводов | FERNI F1024, FROG-A24, EMEGA 24 В, ATI 24 В, FAST 24 В |
| Режимы работы | Автоматический (Открыть-Закрыть), пошаговый (Открыть-Стоп-Закрыть-Стоп), присутствие оператора |
| Таймер автозакрывания (TCA) | 1–120 сек (регулируемый) |
| Время работы привода (OP TIME) | 13–120 сек (регулируемое) |
| Задержка второго привода при закрывании | 1–15 сек (регулируемая) |
| Регулировка скорости | Через клеммы трансформатора: скорость нормального хода + скорость замедления |
| Токовая защита (обнаружение препятствий) | Есть, постоянный контроль тяги двигателя |
| Чувствительность токовой защиты — нормальный ход | SENSNEL мин/макс (подстроечный резистор) |
| Чувствительность токовой защиты — режим замедления | Отдельная регулировка мин/макс (подстроечный резистор) |
| Реакция при препятствии при закрывании | Реверс на открывание (3 попытки, затем стоп в открытом положении) |
| Реакция при препятствии при открывании | Реверс на закрывание |
| Замедление перед крайними положениями | Есть (скорость замедления регулируется) |
| Режим частичного открывания (калитка) | Есть (с регулировкой времени) |
| Самодиагностика фотоэлементов | Есть |
| Выход для электромеханического замка | Есть (для ворот с открыванием вовнутрь) |
| Предварительное мигание сигнальной лампы | Есть (при открывании и закрывании) |
| Второй радиоканал (CH2) | Есть |
| Слот для платы радиоприёмника | Есть (серия AF, например AF43RU) |
| Поддержка аварийного питания | Есть (совместима плата резервного питания для ZL19N/ZL19NA/ZL170) |
| Тепловая защита трансформатора | Встроенная (открывает ворота при перегреве) |
| Нормы безопасности | UNI 8612 |
| Страна производства | Италия |
| Гарантия | 3 года |
| Характеристики приведены по официальным данным CAME S.p.A. Перед покупкой убедитесь, что ваши приводы работают от 24 В постоянного тока, а не от 230 В переменного. | |
Ключевые функции и компоненты блока ZL19N
Раздельная регулировка чувствительности SENSNEL
Подстроечный резистор SENSNEL регулирует порог токовой защиты в двух независимых режимах — при нормальном ходу ворот и в зоне замедления перед упором. Это критически важно для тяжёлых приводов FERNI F1024 и FROG-A24: при замедлении нагрузка на мотор возрастает, и если порог единый, блок либо не реагирует на реальное препятствие, либо даёт ложные срабатывания. Раздельная настройка снимает эту проблему.
730 Вт на два привода — для тяжёлых ворот
Суммарная мощность 730 Вт — максимум среди 24-вольтовых блоков распашных ворот в линейке CAME. Для сравнения: ZL180 ограничен 300 Вт. Такой запас мощности необходим при приводах FERNI F1024 (рычажный, момент до 300 Н·м) и FROG-A24, которые используются на воротах весом до 800 кг с интенсивной эксплуатацией.
Аварийное питание от аккумулятора
ZL19N совместим с фирменной платой резервного питания CAME (для блоков ZL19N, ZL19NA, ZL170 серий ATI, FERNI, FROG, EMEGA). При кратковременном отключении электроэнергии ворота продолжают работать от аккумулятора. Актуально для КПП, жилых комплексов, охраняемых территорий. ZL180 такой опции не поддерживает.
Замедление с раздельной настройкой скорости
Регулировки на клеммах трансформатора задают два независимых значения напряжения: скорость нормального хода и скорость в зоне замедления. Плавное торможение перед крайними положениями снижает ударные нагрузки на петли, кронштейны и механический замок ворот — особенно важно при рычажных приводах FERNI с большим плечом.
Тепловая защита трансформатора
Встроенная тепловая защита трансформатора автоматически открывает ворота при перегреве блока управления. Это защищает электронику от выхода из строя при длительной интенсивной работе (летний зной, высокочастотные циклы на КПП) и при нештатном коротком замыкании в цепи приводов.
Второй радиоканал CH2 и слот для платы AF
Второй независимый канал CH2 позволяет назначить на отдельную кнопку пульта режим калитки, управление замком или другую функцию. Слот под сменную плату AF (например, AF43RU, 433,92 МГц) даёт свободу в выборе типа кодировки. Плата AF приобретается отдельно и устанавливается до включения питания.
Сравнение ZL19N с аналогами: ZL180, ZF1N, ZM3E
| Параметр | ZL19N (002ZL19N) | ZL180 (002ZL180) | ZF1N (002ZF1N) | ZM3E (002ZM3E) |
|---|---|---|---|---|
| Напряжение приводов | 24 В пост. ток | 24 В пост. ток | 230 В перем. | 230 В перем. |
| Совместимые серии | FERNI F1024, FROG-A24, EMEGA 24В, ATI 24В, FAST 24В | ATI 3024N, ATI 5024N, F7024N | ATI, KRONO, FAST, FERNI 230 В | ATI, AXO, FAST, FERNI, FROG 230 В |
| Макс. мощность | 730 Вт | 300 Вт | 320 Вт | 750 Вт |
| Макс. мощность аксессуаров | 40 Вт | 34 Вт | 20 Вт | 35 Вт |
| Ток ожидания | 200 мА | 85 мА | н/д | н/д |
| Токовая защита (SENSNEL) | Раздельная (норм. ход + замедление) | Единая (SPEED SENS) | Нет | Единая |
| Замедление перед упорами | Есть (скорость замедления отдельно) | Есть (SLOW SENS) | Нет | Есть |
| Аварийное питание | Есть (плата для ZL19N/ZL19NA/ZL170) | Нет | Нет | Есть (опция) |
| Тепловая защита трансформатора | Есть | Не указана | Нет | Нет |
| Второй радиоканал CH2 | Есть | Есть | Нет | Есть |
| Режим калитки | Есть | Есть | Нет | Есть |
| Слот для радиоплаты AF | Есть | Есть | Есть | Есть |
| Дисплей | Нет (потенциометры) | Нет (потенциометры) | Нет (потенциометры) | ЖК-графический |
| Ценовой уровень | Средний+ | Средний | Базовый | Средний+ |
| ZL19N — правильный выбор для мощных 24-вольтовых приводов FERNI, FROG, EMEGA. ZL180 подходит для более лёгких 24-вольтовых ATI 3024N/5024N. ZF1N и ZM3E — для 230-вольтовых серий. | ||||
Когда выбирать CAME 002ZL19N — конкретные ситуации
- У вас приводы CAME FERNI F1024 или FROG-A24 (24 В) — ZL19N является штатным блоком для этих серий. ZL180 рассчитан только на ATI 3024N/5024N, а не на более мощные FERNI и FROG.
- Приводы потребляют суммарно более 300 Вт (предел ZL180) — ZL19N выдержит до 730 Вт суммарно, что покрывает даже два FERNI F1024 в паре с тяжёлыми воротами.
- Нужна точная настройка чувствительности при замедлении — раздельный резистор SENSNEL позволяет задать более высокий порог срабатывания токовой защиты в зоне торможения, исключив ложные реверсы при тяжёлых воротах.
- Объект требует резервного питания от аккумулятора — ZL19N поддерживает фирменную плату аварийного питания CAME; ZL180 такой опции не имеет.
- Нужна функция калитки через второй радиоканал CH2 — ZL19N реализует частичное открывание по второй кнопке пульта, удобно для смешанного пешеходного и автомобильного трафика.
- Требуется замена вышедшего из строя ZL19N на действующей установке с FERNI или FROG 24 В — прямая замена без переделки проводки.
- Не нужен ZL19N, если: у вас ATI 3024N или 5024N (подойдёт более доступный ZL180), нужен дисплей и 250 пользователей (нужен ZM3E или ZLJ24), приводы 230 В любой серии (нужен ZF1N или ZM3E).
Преимущества CAME 002ZL19N
- 730 Вт — максимум среди 24-вольтовых блоков CAME для распашных ворот — в 2,4 раза больше, чем у ZL180; обязателен при мощных FERNI F1024 и FROG-A24.
- Раздельная настройка SENSNEL — нормальный ход и замедление независимо — точная адаптация токовой защиты под реальное поведение тяжёлых ворот исключает ложные реверсы при торможении.
- Аварийное питание от аккумулятора (опция) — ворота продолжают работать при отключении электричества; совместима фирменная плата CAME для серий ZL19N/ZL19NA/ZL170.
- Тепловая защита трансформатора — при перегреве блок автоматически открывает ворота, защищая электронику от выгорания при длительной высокоинтенсивной работе.
- Второй радиоканал CH2 — отдельная кнопка пульта для режима калитки или управления замком без дополнительного блока.
- Замедление с независимой скоростью торможения — раздельные клеммы трансформатора для скорости хода и скорости замедления продлевают ресурс петель и механических упоров ворот.
- Штатный блок для FERNI F1024 и FROG-A24 — гарантированная аппаратная совместимость без дополнительной настройки и адаптации.
- IP54, UNI 8612, Италия, гарантия 3 года — защита для уличного монтажа, соответствие нормам безопасности, официальная сервисная сеть CAME по всей России.
