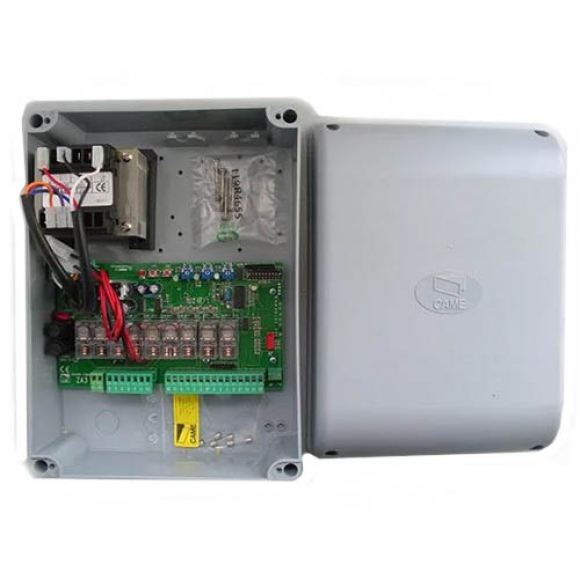

Блок управления CAME 002ZA3P (ZA3P) — многофункциональный итальянский контроллер для двустворчатых распашных ворот с приводами 230 В. Является преемником снятой с производства модели 002ZA3N и предназначен для приводов серий ATI, FERNI, KRONO, FAST и FROG. Максимальная суммарная мощность — 600 Вт, питание аксессуаров — 24 В / 20 Вт. Корпус из ABS-пластика размерами 274×204×133 мм обеспечивает класс защиты IP54 с трансформатором внутри. Ключевая особенность, отличающая ZA3P от базового ZF1N: поддержка внешних концевых выключателей, функция «Молоток» для электромеханического замка, регулировка крайних положений и плавный старт/стоп с независимой настройкой скорости замедления.
Технические характеристики CAME 002ZA3P
| Характеристика | Значение |
|---|---|
| Артикул | 002ZA3P |
| Предшественник (снят с производства) | 002ZA3N |
| Напряжение питания блока | 230 В / 50–60 Гц (клеммы L1–L2) |
| Напряжение приводов | 230 В переменного тока |
| Макс. суммарная мощность приводов | 600 Вт (на 2 привода) |
| Потребление в режиме ожидания | 60 мА |
| Напряжение питания аксессуаров | 24 В постоянного тока |
| Макс. мощность аксессуаров | 20 Вт |
| Защита входных цепей | 2 предохранителя 5 А (питание) + 3,15 А (аксессуары 24 В) |
| Количество управляемых приводов | 2 (двустворчатые ворота) |
| Класс защиты корпуса | IP54 |
| Материал корпуса | ABS-пластик с вентиляционными отверстиями, встроенный трансформатор |
| Габаритные размеры | 274 × 204 × 133 мм |
| Диапазон рабочих температур | -20°C … +55°C |
| Совместимые серии приводов (230 В) | ATI 3000, ATI 5000, FERNI 1000, KRONO 310S/D, FAST, FROG 230 В |
| Режимы работы | Автоматический, пошаговый (Открыть-Стоп-Закрыть-Стоп), присутствие оператора |
| Таймер автозакрывания | Есть (регулируемый) |
| Задержка второго привода М2 при закрывании | Есть (регулируемая) |
| Плавный старт | Есть |
| Замедление перед крайними положениями | Есть (10 с на установленной скорости, регулируемая скорость замедления) |
| Регулировка крайних положений | Есть (точная настройка угла открывания) |
| Внешние концевые выключатели | Есть (контакты FA1/FA2 — открывание, FC1/FC2 — закрывание) |
| Регулировка усилия привода | Есть |
| Обнаружение препятствий | В зоне действия фотоэлементов + токовая защита |
| Функция «Молоток» | Есть (импульс для открывания электромеханического замка) |
| Режим калитки (частичное открывание) | Есть |
| Предварительное включение сигнальной лампы | Есть |
| Лампа-индикатор «Ворота открыты» | Есть (24 В, макс. 3 Вт, клемма B1/B2) |
| Выход для электромеханического замка | Есть (клеммы B1/B2, второй радиоканал) |
| Второй радиоканал CH2 | Есть (для калитки или управления замком) |
| Слот для платы радиоприёмника | Есть (серия AF, например AF43RU) |
| Нормы безопасности | UNI 8612 |
| Страна производства | Италия |
| Гарантия | 3 года |
| Характеристики приведены по официальным данным CAME S.p.A. ZA3P является актуальным преемником снятой с производства модели ZA3N. | |
Ключевые функции и компоненты блока ZA3P
Внешние концевые выключатели FA/FC
Клеммы FA1/FA2 (конец открывания) и FC1/FC2 (конец закрывания) позволяют подключить внешние концевые выключатели — магнитные, механические или индуктивные — к любым приводам, не имеющим встроенных концевиков. Если концевые выключатели не используются, контакты замыкаются перемычками. Это делает ZA3P применимым для FROG, FAST и нестандартных конфигураций FERNI, где встроенных концевиков недостаточно.
Функция «Молоток» для электрозамка
При каждой команде на открывание блок подаёт кратковременный силовой импульс на привод, который «дожимает» створку к засову — механически выбивая его из гнезда. Это решает проблему заедания электромеханического замка в мороз или при просевших петлях без необходимости регулировки механики ворот. Функция активируется через регулировочный узел блока.
Замедление и регулировка крайних положений
Перед крайними положениями блок автоматически снижает скорость привода на 10 секунд до установленной скорости замедления. Регулировка крайних положений позволяет точно выставить угол остановки без установки дополнительных механических упоров — достаточно настройки на плате. Плавный старт при начале движения исключает рывок при открывании тяжёлых ворот.
600 Вт и регулировка усилия
Суммарная мощность 600 Вт — вдвое больше, чем у базового ZF1N (320 Вт), что позволяет ZA3P работать с более тяжёлыми воротами серий FERNI 1000 и FROG 230 В. Дополнительная регулировка усилия привода адаптирует нагрузку под реальный вес и трение конкретных ворот без вмешательства в конструкцию привода.
Режим калитки и второй радиоканал
Второй независимый радиоканал CH2 позволяет назначить отдельную кнопку пульта на режим частичного открывания первой створки (калитка) или управление электрозамком на калитке (клеммы B1/B2). Лампа-индикатор «Ворота открыты» подключается к тем же клеммам и сигнализирует о положении ворот.
Крупный герметичный корпус 274×204×133 мм
ZA3P поставляется в значительно большем корпусе, чем ZF1N или ZL180 — 274×204×133 мм со встроенным трансформатором внутри. Это упрощает монтаж кабелей и последующее обслуживание: внутри достаточно места для аккуратной укладки проводки. IP54 обеспечивает защиту для уличного монтажа на столбе или заборном прогоне.
Сравнение ZA3P с аналогами CAME: ZF1N, ZM3E, ZL19N
| Параметр | ZA3P (002ZA3P) | ZF1N (002ZF1N) | ZM3E (002ZM3E) | ZL19N (002ZL19N) |
|---|---|---|---|---|
| Напряжение приводов | 230 В | 230 В | 230 В | 24 В пост. |
| Совместимые серии | ATI, FERNI, KRONO, FAST, FROG 230 В | ATI, KRONO, FAST, FERNI 230 В | ATI, AXO, FAST, FERNI, FROG, KRONO | FERNI F1024, FROG-A24 (24 В) |
| Макс. мощность | 600 Вт | 320 Вт | 750 Вт | 730 Вт |
| Внешние концевые выключатели | Есть (FA/FC клеммы) | Нет | Нет (энкодер) | Нет |
| Регулировка крайних положений | Есть | Нет | Через энкодер | Нет |
| Плавный старт | Есть | Нет | Есть | Есть |
| Замедление перед упорами | Есть (10 с) | Нет | Есть | Есть |
| Функция «Молоток» | Есть | Нет | Нет | Нет |
| Регулировка усилия | Есть | Через трансформатор | Есть | SENSNEL |
| Второй радиоканал CH2 | Есть | Нет | Есть | Есть |
| Режим калитки | Есть | Нет | Есть | Есть |
| Дисплей | Нет | Нет | ЖК-графический | Нет |
| Энкодер | Нет | Нет | Есть (AXO, FROG) | Нет |
| Размер корпуса | 274×204×133 мм (крупный) | Компактный | Средний | Средний |
| Ценовой уровень | Средний | Базовый | Средний+ | Средний+ |
| ZA3P — оптимален для 230-вольтовых приводов FROG и FAST, требующих внешних концевых выключателей, а также при необходимости функции «Молоток» для замка. ZF1N — дешевле, но без этих функций. ZM3E — дороже, с энкодером и дисплеем. | ||||
Когда выбирать CAME 002ZA3P — конкретные ситуации
- Приводы FROG 230 В или FAST без встроенных концевых выключателей — ZA3P единственный из базовой линейки CAME для 230 В, поддерживающий внешние концевые выключатели (FA/FC клеммы), что критично для приводов без встроенных концевиков.
- Нужна точная регулировка угла открывания без механических упоров — функция регулировки крайних положений позволяет настроить позицию остановки напрямую через блок управления, не устанавливая металлические упоры на ворота.
- Электромеханический замок с проблемой заедания — функция «Молоток» автоматически выбивает засов при каждом открывании; ZF1N и ZM3E этой функции не имеют.
- Мощность приводов от 320 до 600 Вт суммарно — ZF1N ограничен 320 Вт, ZA3P обеспечивает до 600 Вт на два привода, покрывая серии FERNI 1000 и FROG 230 В.
- Требуется замена снятого с производства ZA3N на действующем объекте — ZA3P является прямым преемником с сохранённой схемой подключения.
- Нужен плавный старт и замедление перед упором без перехода на дорогой ZM3E — ZA3P обеспечивает эти функции при более доступной цене.
- Не нужен ZA3P, если: достаточно функций ZF1N (ATI/KRONO без внешних концевиков, бюджет ограничен), нужен энкодер и дисплей (нужен ZM3E), приводы 24 В (нужен ZL19N или ZL180).
Преимущества CAME 002ZA3P
- Поддержка внешних концевых выключателей FA/FC — единственный из базовой линейки 230-вольтовых блоков CAME с клеммами для внешних концевиков; открывает применение для FROG, FAST и нестандартных конфигураций.
- Регулировка крайних положений — точная настройка угла открывания без механических упоров; упрощает монтаж и последующую регулировку при просевших петлях.
- Функция «Молоток» — автоматический силовой импульс при каждом открывании решает проблему заедающего электромеханического замка без вмешательства в механику ворот.
- 600 Вт — в 1,9 раза мощнее ZF1N — покрывает тяжёлые приводы FERNI 1000 и FROG 230 В без риска перегрева силовых цепей.
- Плавный старт и замедление 10 с перед остановкой — снижает ударные нагрузки на петли и упоры, продлевает ресурс механики ворот без перехода на дорогой ZM3E.
- Второй радиоканал CH2 и режим калитки — отдельная кнопка пульта для частичного открывания одной створки или управления замком на встроенной калитке.
- Прямая замена снятого с производства ZA3N — на действующих объектах замена выполняется без переработки проводки и монтажных точек.
- Крупный корпус 274×204×133 мм, IP54 — удобный монтаж и обслуживание, достаточно места для аккуратной кабельной укладки; защита для уличного монтажа.
- Производство Италия, UNI 8612, гарантия 3 года — соответствие нормам безопасности, официальная сервисная сеть CAME по всей России.
